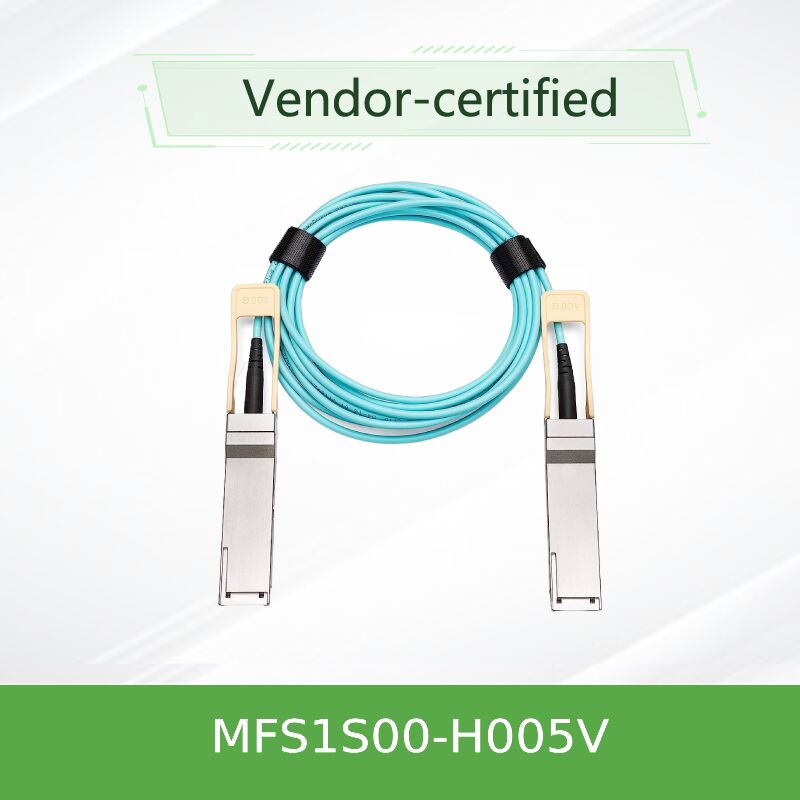

NVIDIA Mellanox MFS1S00-H005V 200 Gbit/s QSFP56 Aktives optisches Kabel – 5m MMF AOC für InfiniBand HDR & 200GbE

Das NVIDIA Mellanox MFS1S00-H005V ist ein Hochleistungs-QSFP56-Multimode-Fiber (MMF) aktives optisches Kabel mit 200 Gbit/s, das 5 Meter zuverlässige Konnektivität für Rechenzentren der nächsten Generation und Hochleistungsrechner-Cluster liefert. Dieses AOC wurde für InfiniBand HDR (High Data Rate) und 200-Gigabit-Ethernet-Umgebungen entwickelt und nutzt eine PAM4-Modulation von 50 Gbit/s pro Lane (4x50G), um eine aggregierte Bandbreite von 200 Gbit/s zu erreichen. Im Vergleich zu passiven DACs ermöglicht das MFS1S00-H005V eine überlegene Signalintegrität, engere Biegeradien, geringeres Gewicht und verbesserte Luftzirkulation, während es nur 5,0 W typisch pro Ende verbraucht (mit aktiviertem Retiming). Es ist mit VCSEL-Arrays und integrierter Retiming-Schaltung aufgebaut und bietet Bitfehlerraten von besser als 1E-15 und eine vorhersagbare geringe Latenz. Das Kabel ist vollständig konform mit der SFF-8665 (QSFP56) und SFF-8636 Management-Schnittstelle, ist hot-pluggable und RoHS-konform.

Das MFS1S00-H005V verwendet VCSEL-basierte aktive Optiken mit vier Multimode-Glasfasersträngen pro Ende, wobei jede Lane mit 50 Gbit/s PAM4 (53,125 GBd) arbeitet, um eine aggregierte Bandbreite von 200 Gbit/s zu erreichen. Das Kabel integriert programmierbare Eingangs-Entzerrer und Ausgangs-Vorentzerrung, die eine Feinabstimmung für verschiedene Host-Systeme ermöglichen, um die Link-Marge zu maximieren. Retiming kann pro Lane selektiv aktiviert werden, wodurch Jitter bei hohen Datenraten reduziert wird, während die Abwärtskompatibilität mit niedrigeren Geschwindigkeiten (z. B. 100 Gbit/s NRZ) erhalten bleibt, wenn Retiming deaktiviert ist. Der LSZH-Mantel (Low Smoke Zero Halogen) erhöht die Brandsicherheit in dichten Installationen. Alle aktiven Elektroniken sind hermetisch in den QSFP56-Steckgehäusen versiegelt und benötigen keine externe Stromversorgung über die Standard-3,3-V-Versorgung des Host-Ports hinaus. Das Kabel unterstützt die Ratenwahl über SFF-8636-Register, was die Konfiguration für den Betrieb mit 25,78125 GBd NRZ (EDR) oder 26,56250 GBd PAM4 (HDR) ermöglicht.

• Hochleistungsrechner-Cluster (HPC) mit InfiniBand HDR-Netzwerken (5 m Intra-Rack- oder benachbarte Rack-Links)
• 200GbE-Rechenzentrums-Leaf-Spine-Architekturen, die Top-of-Rack-Switches mit Compute-Knoten verbinden
• Speichernetzwerke mit NVMe-oF über InfiniBand, die hohe Bandbreite und geringe Latenz erfordern
• KI/ML-Trainingscluster, die NVIDIA Quantum-2-Switches nutzen

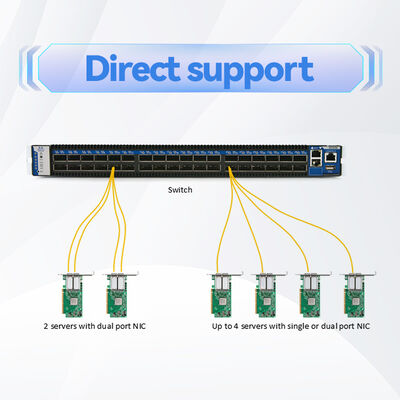

• Switch-zu-Server-Verbindungen innerhalb desselben Racks oder zwischen benachbarten Racks
• Hyperscale-Rechenzentrumsimplementierungen, die hochdichte, energieeffiziente Verkabelung erfordern

Das MFS1S00-H005V ist mit jedem Standard-QSFP56-Port kompatibel, der SFF-8665 entspricht. Es wird nativ in NVIDIA Mellanox InfiniBand HDR und 200GbE Switch-Plattformen sowie in vielen 200GbE Switches von Drittanbietern unterstützt. Verifizierte kompatible Plattformen umfassen:

• NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand-Switches
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand-Adapter
• NVIDIA Mellanox SN3700, SN4600 Serie 200GbE-Switches
• Branchenübliche 200G QSFP56-Switches (Kompatibilität variiert; bitte AOC-Unterstützung bestätigen)

¹ Interne Temperaturablesung über DDM bis zu 75°C ist zulässig. Absolute Maximalwerte: Vcc -0,3 bis 3,6 V; Dateneingangsspannung -0,3 bis 3,465 V; Schadensschwelle 3,4 dBm.

Hinweis: Längentoleranz für Längen <5m: +300mm>

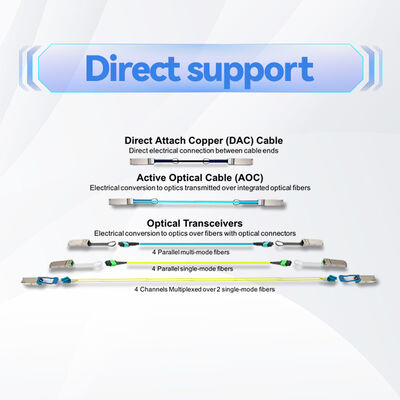

• Erweiterte Reichweite bei 200 G: Passive DACs sind typischerweise auf 3-5 m bei 200 G begrenzt; AOC bietet robuste Leistung bei 5 m und darüber hinaus.
• Überlegene Kabelverwaltung: Dünner, leichter und flexibler als Kupfer-DACs; unterstützt enge Biegeradien (mind. 30 mm).
• Verbesserte Luftzirkulation: Geringere Behinderung in hochdichten Switch-Chassis und Kabelmanagementsystemen.
• Optimierte Energieeffizienz: 5,0 W pro Ende bei 200 G sind für aktive Optiken sehr wettbewerbsfähig.
• Integrierte Signalaufbereitung: Programmierbare EQ und Vorentzerrung überwinden Unterschiede in der Host-Leiterplatte und Steckverlusten.
• EMI-Immunität: Glasfasermedium eliminiert elektrische Interferenzen, ideal für empfindliche HF-Umgebungen.
• Digital Diagnostic Monitoring (DDM): Echtzeit-Überwachung von optischer Leistung, Temperatur und Spannung für proaktive Wartung.
